YL型凸缘联轴器
产品详情

YL型凸缘联轴器说明:

1)GB 5843-86 凸缘联轴器

型号有:YL1~YL18型(基本型)            YLD1~YLD18型(有对中榫凸缘联轴器)

2)GB∕T 5843-2003 凸缘联轴器【代替GB 5843-86 凸缘联轴器】

型号有:GY1~ GY 13型(基本型)          GYS1~13 GYS型(有对中榫凸缘联轴器)

GYH1~13 GYH型(有对中环凸缘联轴器)

3)JB∕ZQ 4376-2006 凸缘联轴器【代替JB∕ZQ 4376-1997 凸缘联轴器】

型号有:YL1~YL10型

Ⅰ——有对中榫的凸缘联轴器

Ⅱ——有对中环的凸缘联轴器

Ⅲ——无对中榫的凸缘联轴器

性能与特点:

凸缘联轴器属于刚性联轴器,是把两个带有凸缘的半联轴器用普通平键分别与两轴连接,然后用螺栓把两个半联轴器连成一体,以传递运动和转矩。这种联轴器有两种主要的结构形式:①靠铰制孔用螺栓来实现两轴对中和靠螺栓杆承受挤压与剪切来传递转矩;②靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合而对中。连接两个半联轴器的螺栓可以采用A级和B级的普通螺栓,转矩靠两个半联轴器结合面的摩擦力矩来传递。

凸缘联轴器对两轴对中性的要求很高,当两轴有相对位移存在时,就会在机件内引起附加载荷,使工作情况恶化,这是它的主要缺点。但由于结构简单、成本低、可传递较大转矩,故当转速低、无冲击、轴的刚性大、对中性较好时常采用。

对中精确可靠,可以传递较大扭矩,要求凸缘端面与轴线保持准确的垂直。加工容易,不需要润滑,维护和安装方便,主要用载荷较平稳的两轴联接。

联轴器质量和转动惯量是按材料为铸铁(括号内为铸钢),最小轴孔、最大的轴伸长度的近似计算值。

联轴器许用转速是按材料为铸件,许用线速度为30m/s;钢许用线速度为50m/s的近似计算。

螺栓数量栏中,括号内为铰制孔用螺栓。

使用凸缘联轴器应具有安全防护装置。

半联轴器材料:铸铁为HT2002;铸钢为ZG270—500。

标记示例:

YL3型凸缘联轴器,Ⅱ型结构型式

主动端:Y型轴孔,A型键槽,d1=50mm,L=112mm

从动端:J1型轴孔,A型键槽,d1=45mm,L=84mm

YL3联轴器Ⅱ  JB/ZQ4376-97

型号:YL1~YL10

公称扭矩Tn(N.m):63~1000000

许用转速[n](r/min):6300~1200

轴孔直径d1d2:22~250

轴孔长度(mm):Y :52~410         J1:39~330

转动惯量(Kgm2):0.006~20.550

质量(Kg):4.10~622

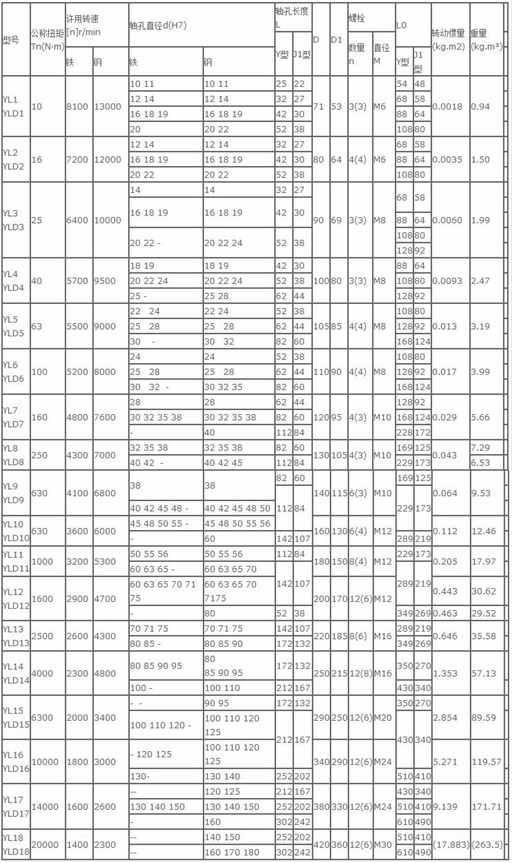

YL型、YLD型凸缘联轴器基本参数和主要尺寸
